農業用コンクリート二次製品

鉄筋コンクリートベンチフリューム用蓋版

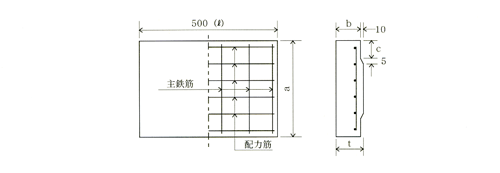

●形状・配筋

鉄筋コンクリートベンチフリューム用蓋版

●形状・配筋

(自動車荷重 T-4)
呼び名 寸法(mm) 主鉄筋 配力筋 参考重量
a b c t 本数 本数 (kg)
200 280 40 45 45 3.2 4 3.2 3 19
250 330 60 45 70 D6 5 D6 3 26
300 380 60 45 70 D6 7 D6 4 30
350 440 70 50 80 D6 7 D6 4 40
400 510 70 60 80 D6 7 D6 4 47
450 560 70 60 80 D6 8 D6 4 52
500 620 80 65 90 D6 8 D6 5 65
550 640 80 50 90 D10 4 D6 5 67
600 690 80 50 90 D10 5 D6 6 73
650 740 80 50 90 D10 5 D6 6 78
700 800 80 55 90 D10 5 D6 7 85
800 900 90 55 100 D10 5 D6 7 106
900 1,010 90 60 100 D10 5 D6 8 119
1,000 1,110 90 60 100 D10 6 D6 8 131
