農業用コンクリート二次製品

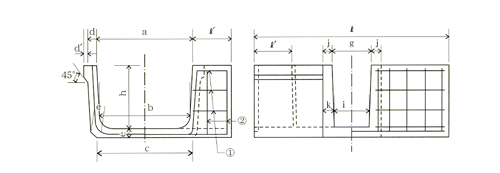

| 呼び名 | 寸法(mm) | 鉄筋 | 参考重量 (kg) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 分水部 | (1) | (2) | |||||||||
| g | i | j | k | l' | l | 径 | 本数 | 径 | 本数 | ||
| 200 | 150 | 130 | 30 | 40 | 200 | 1,000 | 3.2 | 9 | 2.6 | 2 | 50 |
| 250 | 150 | 130 | 30 | 40 | 200 | 1,000 | 3.2 | 9 | 2.6 | 2 | 59 |
| 300 | 150 | 130 | 30 | 40 | 200 | 1,000 | 3.2 | 9 | 3.2 | 2 | 77 |
| 350 | 200 | 180 | 35 | 45 | 200 | 1,000 | 4.0 | 9 | 3.2 | 2 | 100 |
| 400 | 200 | 180 | 40 | 50 | 200 | 1,000 | 4.0 | 11 | 4.0 | 2 | 124 |
| 450 | 200 | 180 | 40 | 50 | 200 | 1,000 | 5.0 | 11 | 4.0 | 2 | 138 |
| 500 | 200 | 180 | 45 | 55 | 200 | 1,000 | 5.0 | 11 | 4.0 | 2 | 167 |
| 550 | 200 | 180 | 45 | 55 | 200 | 1,000 | 5.0 | 11 | 5.0 | 2 | 191 |
| 600 | 200 | 180 | 45 | 55 | 200 | 1,000 | 5.0 | 11 | 5.0 | 2 | 205 |
| 650 | 250 | 230 | 45 | 55 | 200 | 1,000 | 5.0 | 11 | 5.0 | 2 | 235 |
| 700 | 250 | 230 | 50 | 60 | 200 | 1,000 | 5.0 | 11 | 5.0 | 2 | 253 |
| 800 | 250 | 230 | 50 | 60 | 200 | 1,000 | 5.0 | 11 | 5.0 | 2 | 313 |
| 900 | 250 | 230 | 55 | 65 | 200 | 1,000 | 5.0 | 11 | 6.0 | 2 | 393 |
| 1,000 | 250 | 230 | 55 | 65 | 200 | 1,000 | 5.0 | 11 | 6.0 | 2 | 449 |
