農業用コンクリート二次製品

鉄筋コンクリートベンチフリュームB型

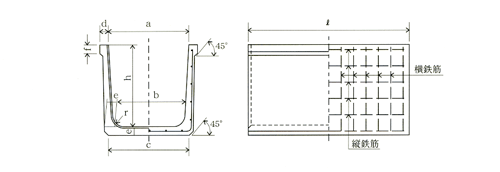

●形状・配筋

●形状・配筋

呼び名	寸法(mm)									鉄筋				参考重量 (kg)
										縦鉄筋		横鉄筋
	a	h	b	c	d	e	f	r	l	径	本数	径	本数
300	300	300	260	300	45	45	30	40	2,000	3.2	9	4	18	190
400	400	400	340	400	50	50	40	50	2,000	4	11	5	18	280
500	500	500	430	500	55	60	45	60	2,000	5	14	6	16	420
600	600	600	520	600	65	70	50	60	2,000	5	14	6	20	570
800	800	800	690	800	75	90	60	80	2,000	6	17	9	14	960
1,000	1,000	1,000	870	1,000	95	110	65	100	2,000	6	21	9	18	1,510

(注)寸法Lは、1,000mmとすることが出来る。なおこの場合の横鉄筋の数量は下記のとおりとする。

呼び名	300	400	500	600	800	1,000
本数	9	9	8	10	7	9
