農業用コンクリート二次製品

有孔フリューム(キャッチドレイン)

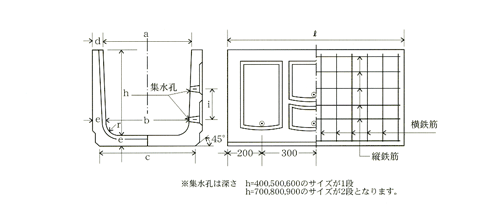

●形状・配筋

有孔フリューム(キャッチドレイン)

●形状・配筋及び曲げモーメント

呼び名
H×B
許容曲げ
モーメント
MRa(t.m)
寸法(mm) 縦鉄筋 横鉄筋 参考重量
a b c d e h i r l 本数 本数 (kg)
400×400 0.103 400 368 426 55 50 400 - 50 1,000 4.0 11 6.0 10 150
500×400 0.121 400 360 429 55 55 500 - 50 1,000 4.0 11 6.0 10 185
500×500 0.121 500 460 529 55 55 500 - 50 1,000 4.0 12 6.0 10 198
600×500 0.139 500 452 530 60 60 600 - 60 1,000 4.0 14 6.0 10 244
600×600 0.139 600 552 630 60 60 600 - 60 1,000 4.0 15 6.0 10 258
700×700 0.264 700 644 712 65 65 700 200 70 1,000 5.0 15 D10 6 329
800×800 0.391 800 736 813 70 70 800 250 70 1,000 5.0 18 D10 8 404
900×900 0.485 900 828 926 75 80 900 300 80 1,000 5.0 20 D10 8 510

●形状・配筋及び質量

呼び名
H×B
寸法(mm) 縦鉄筋 横鉄筋 参考重量
a h b c d e f r l 本数 本数 (kg)
400×400 400 400 340 400 50 50 40 50 2,000 4.0 11 6.0 20 275
500×400 400 500 360 460 55 50 - 50 2,000 4.0 11 6.0 20 381
500×500 500 500 460 560 55 55 - 50 2,000 4.0 12 6.0 20 410
